[Algorithm/Swift] 그래프 - 탐색 알고리즘 (DFS/BFS)

그래프

• 노드(Node/Vertex)와 간선(Edge)로 연결된 자료구조
• 그래프 탐색이란 하나의 노드를 시작으로 다수의 노드를 방문하는 것을 말한다.
• 또한 두 노드가 간선으로 연결되어 있다면 ‘두 노드는 인접하다’ 라고 표현한다.

그래프의 종류

• 방향 그래프 : 간선에 방향이 있는 그래프로, 간선 그래프 방향으로만 갈 수 있다.
• 무방향 그래프 : 간선에 방향이 없는 그래프로, 노드는 양방향으로 갈 수 있다.
• 가중치 그래프 : 노드를 이동할 때 드는 비용, 또는 가중치가 할당된 그래프
• 완전 그래프 : 모든 노드가 간선으로 연결되어 있는 그래프
• 비연결 / 연결 그래프
• 순환 / 비순환 그래프

그래프 표현 방식

✅  인접 행렬 : 2차원 배열로 그래프의 연결 관계를 표현하는 방식

• 직관적이며 쉽게 구현 가능하다는 장점이 있다.
• 2차원 배열 안에 모든 노드들의 간선 정보를 담기 때문에, 두 노드에 대한 연결 정보를 조회할 때 O(1)의 시간복잡도가 든다.
• 그러나, 모든 노드에 대한 간선 정보를 대입해야 하여 탐색 시 O(n^2)의 시간 복잡도가 소요된다.
• 연결되지 않은 모든 관계들을 저장하므로 노드 개수가 많을 수록 메모리 공간이 낭비된다.

✅  인접 리스트 : 리스트로 그래프의 연결 관계를 표현하는 방식

• 연결 리스트 라는 자료구조를 이용해 구현한다.
• 모든 노드에 연결된 노드에 대한 정보를 차례대로 연결하여 저장한다.
• 주로 노드로 배열을 만들어서, 이들이 갈 수 있는 간선을 배열(혹은 연결 리스트)로 저장한다.
• → Dictionary로 표현 가능

• 연결된 정보만 저장하기 때문에 메모리 낭비가 적다
• 두 노드 간의 연결 관계를 확인하고 싶을 때는 탐색이 필요하기 때문에 속도가 느리다.



DFS

• DFS는 깊이우선탐색이라고도 부르며, 그래프에서 깊은 부분을 우선적으로 탐색하는 알고리즘이다.
• ✅ DFS는 스택 자료구조를 이용한다.

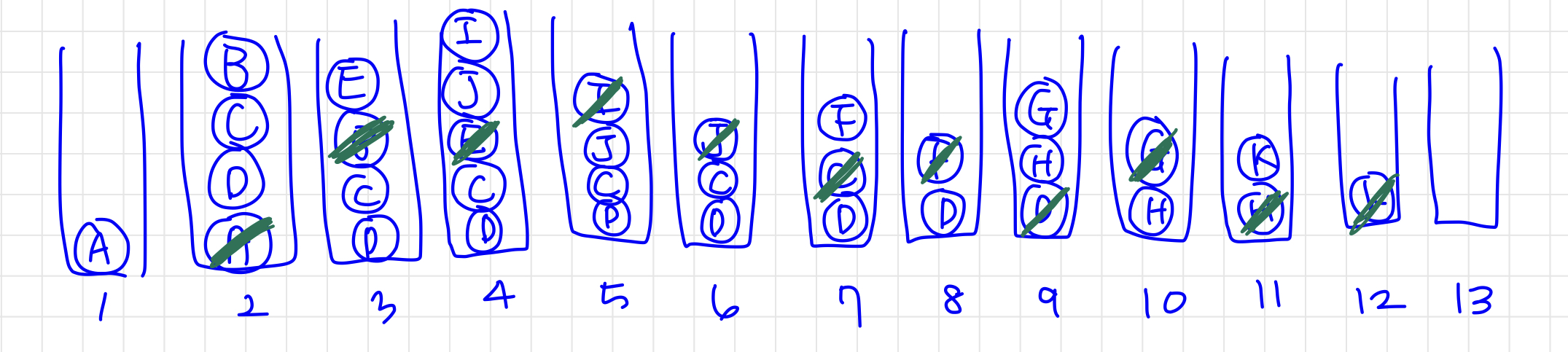

[ DFS 동작 방식 ]

1. 탐색 시작 노드를 스택에 삽입하고, 방문 처리를 한다
2. 스택의 최상단 노드에 방문하지 않은 인접 노드가 있으면 그 인접 노드를 스택에 넣고 방문처리를 한다. 방문하지 않은 인접 노드가 없다면 스택에서 최상단 노드를 꺼낸다.
3. 2번의 과정을 더 이상 수행할 수 없을 때까지 반복한다.

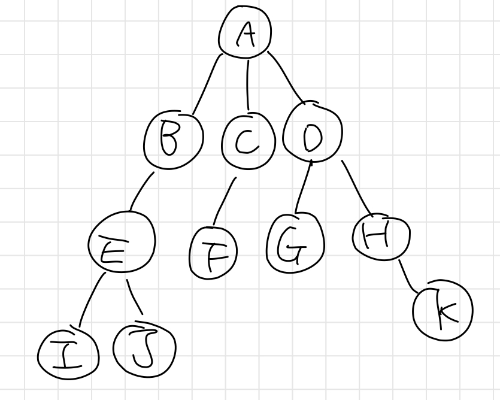

DFS를 이용한 그래프 탐색

var graph: [String: [String]] = [
    "A" : ["D", "C", "B"],
    "B" : ["E", "A"],
    "C" : ["F", "A"],
    "D" : ["H", "G", "A"],
    "E" : ["J", "I", "B"],
    "F" : ["C"],
    "G" : ["D"],
    "H" : ["K", "D"],
    "I" : ["E"],
    "J" : ["E"],
    "K" : ["H"]
]

func DFS(graph: [String: [String]], start: String) -> [String] {
    // 방문한 노드 정보를 저장하는 Queue
    var visitedQueue: [String] = []

    // stack에 첫번째 노드 넣으며 시작
    var needVisitStack: [String] = [start]

    // 방문 예정 노드가 담긴 stack이 비어있지 않다면 => 반복
    while !needVisitStack.isEmpty {
        let node: String = needVisitStack.removeLast() // stack이기 때문에 -> LIFO
        if visitedQueue.contains(node) { continue }

        visitedQueue.append(node)
        needVisitStack += graph[node] ?? []
    }

    return visitedQueue
}

print(DFS(graph: graph, start: "A"))
// ["A", "B", "E", "I", "J", "C", "F", "D", "G", "H", "K"]



BFS

• BFS는 너비우선탐색이라고도 부르며, 그래프에서 가까운 노드부터 우선적으로 탐색하는 알고리즘이다.
• ✅ BFS는 선입선출 방식인 큐 자료구조를 이용한다. 인접한 노드를 반복적으로 큐에 넣도록 알고리즘을 작성하면 자연스럽게 먼저 들어온 것이 먼저 나가게 되어, 가까운 노드부터 탐색을 진행하게 된다.

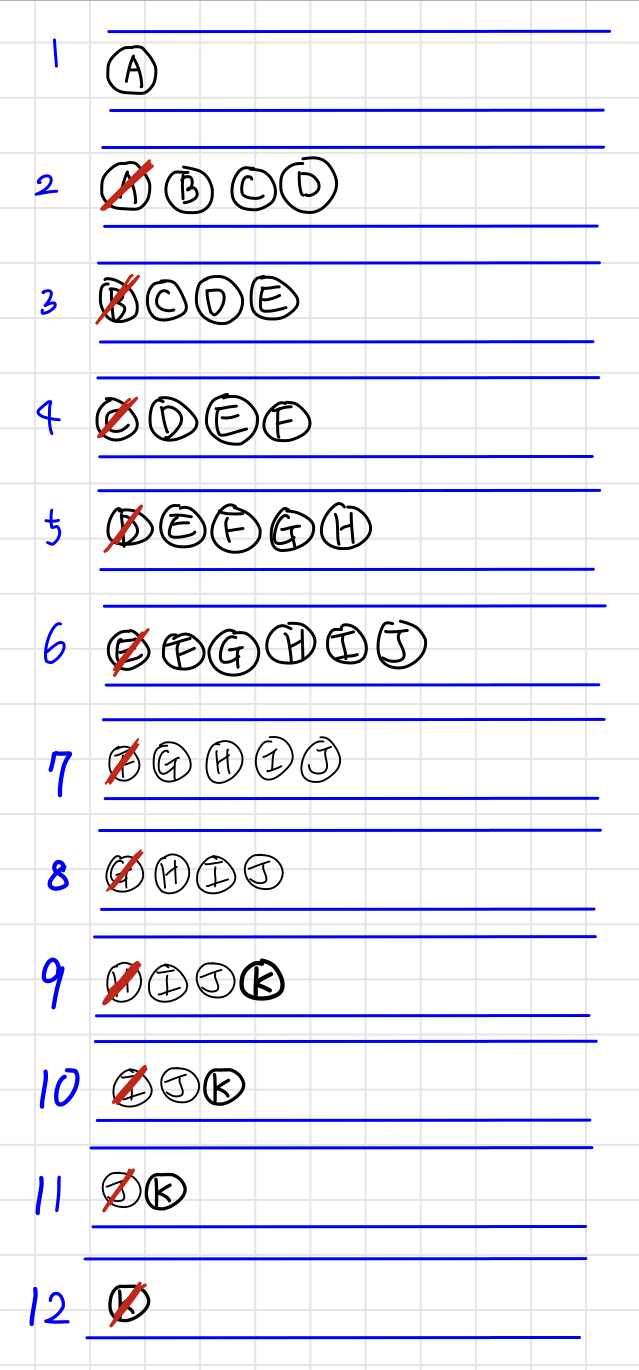

[ BFS 동작 방식 ]

1. 탐색 시작 노드를 큐에 삽입하고, 방문 처리를 한다
2. 큐에서 노드를 꺼내 해당 노드의 인접 노드 중에서 방문하지 않은 노드를 모두 큐에 삽입하고 방문처리를 한다.
3. 2번의 과정을 더 이상 수행할 수 없을 때까지 반복한다.



BFS를 이용한 그래프 탐색

var graph: [String: [String]] = [
    "A" : ["B", "C", "D"],
    "B" : ["A", "E"],
    "C" : ["A", "F"],
    "D" : ["A", "G", "H"],
    "E" : ["B", "I", "J"],
    "F" : ["C"],
    "G" : ["D"],
    "H" : ["D", "K"],
    "I" : ["E"],
    "J" : ["E"],
    "K" : ["H"]
]

func BFS(graph: [String: [String]], start: String) -> [String] {
    // 방문한 노드 정보를 저장하는 Queue
    var visitedQueue: [String] = []

    // queue에 첫번째 노드 넣으며 시작
    var needVisitQueue: [String] = [start]

    // 방문 예정 노드가 담긴 queue가 비어있지 않다면 => 반복
    while !needVisitQueue.isEmpty {
        let node: String = needVisitQueue.removeFirst() // Queue 자료구조를 활용하므로 FIFO
        if visitedQueue.contains(node) { continue }

        visitedQueue.append(node)
        needVisitQueue += graph[node] ?? []
    }

    return visitedQueue
}

print(BFS(graph: graph, start: "A"))
// ["A", "B", "C", "D", "E", "F", "G", "H", "I", "J", "K"]
